幻影四目型三維掃描儀
產品基本信息
3DSS幻影四目型三維掃描儀是上海數造第三代光學三維掃描儀，該型號產品配備兩組固定鏡頭，無需再次調整與標定，能同時完成大、小部件的精密掃描。
幻影四目型三維光學掃描儀根據光源的不同具有兩種不同款式，即
? 白光幻影四目型三維掃描儀（3DSS-MIRG4M-III）
? 藍光幻影四目型三維掃描儀（3DSS-MIRG4MB-III）
藍光型三維掃描儀彌補了白光型三維掃描儀在復雜環境光和強照度環境下掃描精度的不足。
產品詳細信息
幻影四目型三維掃描儀性能參數
1) 單幅掃描范圍：100mm（X）X80mm（Y）/400mm（X）X300mm（Y）
2) 光柵發生器： LED冷光源，數字光柵投影器；
3) 單幅測量精度： ±0.01mm，±0.03mm；
4) 測量點距：0.08mm～0.3mm；
5) 掃描時間（每幅,秒）：＜3s；
6) 掃描景深：50mm~300mm；
7) 單次掃描分辨率 1,310,000 / 3,000,000 / 5,000,000;
8) 掃描頭重量：3.3Kg
9) 掃描頭尺寸：500mmX180mmX160mm
10) 點云輸出格式：GPD, STL, ASC, IGS,WRL等;能與常見的逆向軟件、CAD軟件兼容
幻影四目型三維掃描儀掃描軟件功能
1）具備系統標定、點云掃描、三維顯示等基本功能；
2) 掃描數據自動保存，不占用掃描時間；
3）具備參考點識別與全自動拼接功能；
4）具備深色物體掃描功能；
5）數據輸出格式：掃描軟件具備GPD和STL輸出格式，可以輸出ASC、WRL(紋理特征）以及具有法向量的四邊形網格；
6）在掃描得到物體三維形狀的同時還可以掃描得到并且輸出紋理信息；
7）支持對重疊點云自動選取優質數據,自動裁剪，具有局部法向量，geomagic軟件處理時，必須能夠運用"select best data"功能，根據法向量自動判斷哪個數據優質，從而自動剔除不好的數據；
8）能很好處理1mm左右薄壁件的掃描數據。
產品應用
幻影四目型三維掃描儀（3DSS-MIRG4M-III）的應用非常廣，在需要從實體到數據模型的構建上，都可以使用，主要包括
★汽車行業
★生產制造
★教育行業
★文物與藝術品
★醫療行業等

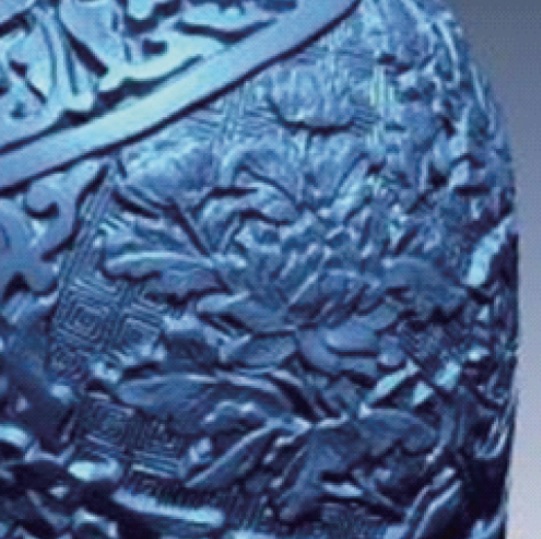

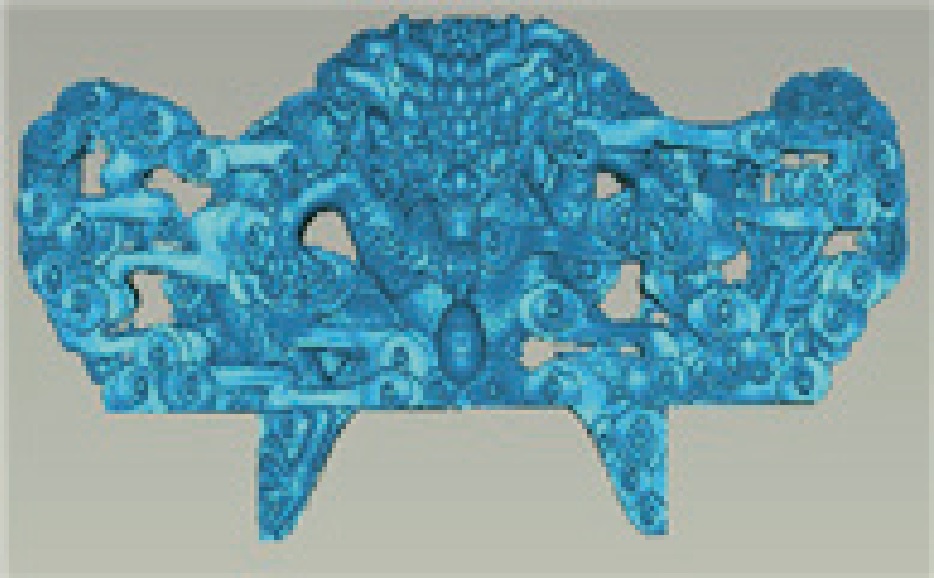

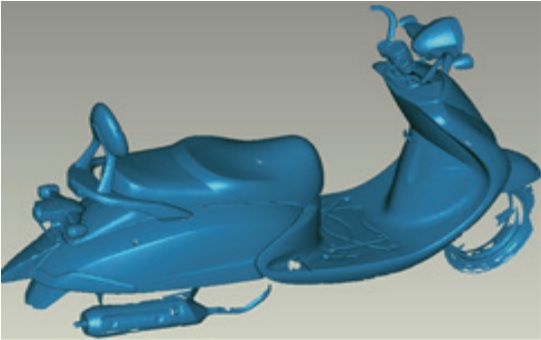

應用案例
