3DSHANDY-49LS手持式三維掃描儀
產品基本信息

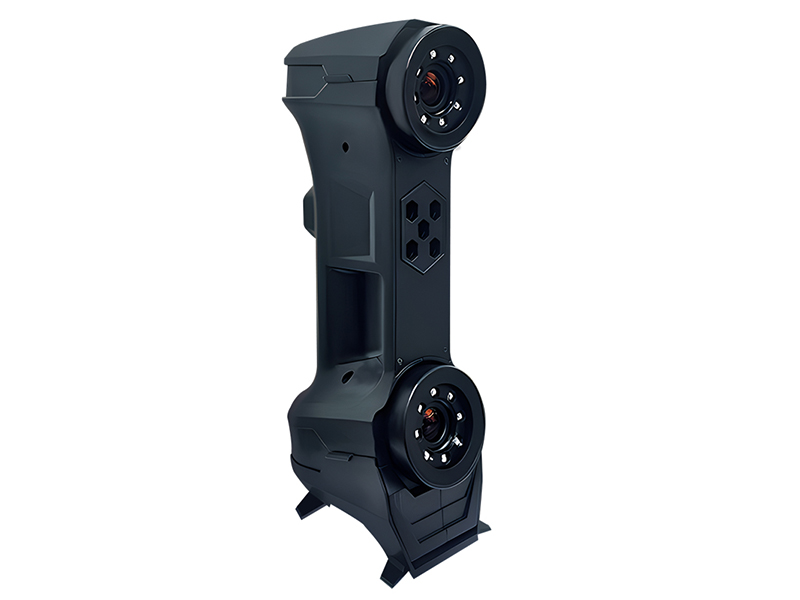

3DSHANDY-49LS手持式三維掃描儀
49條激光線全部采用藍色激光，34條激光線+14條精細掃描+1條深孔掃描,速度高達420萬次測量/秒。
1.多種掃描模式
大范圍模式、標準模式快速掃描數據，深孔模式用于掃描深孔及死角；精細掃描真實還原細微數據尺寸。
2.快門調節功能
激光快門調節，根據被測物表面材質和顏色調節激光快門，識別優參數。
3.自動生成功能
點云無分層，自動生成三維表面模型(三角網格面)。
4.適用范圍廣
被測物體大到飛機小到硬幣，掃描無障礙；操作方便，不受環境影響，適應各種復雜應用環境，適應能力好。
5.操作靈活
工業設計，外形小巧，手持任意掃描，重量輕。即插即用的系統，快速安裝及使用，簡單易學，半天上手。
產品詳細信息
|
產品型號Model
|
3DSHANDY-49LS
|
|||
|
光源
Light Source
|
49束藍色激光線（波長：450nm）
49 blue laser lines (wavelength: 450nm)
|
|||
|
測量速度
Measurement Rate
|
4,200,000points/s
|
|||
|
掃描模式
Scan mode
|
大范圍模式
wide range mode
|
標準模式
standard mode
|
精細模式
fine mode
|
深孔模式
Deep hole mode
|
|
34束交叉激光線
34 crossed laser lines
|
14束交叉激光線
14 crossed laser lines
|
1束激光線
1 laser line
|
||
|
數據精度
Data accuracy
|
0.02mm
|
0.01mm
|
0.02mm
|
|
|
掃描距離
Stand-off Distance
|
370mm
|
200mm
|
370mm
|
|
|
掃描景深
Depth of Field
|
550mm
|
200mm
|
550mm
|
|
|
分辨率
Resolution
|
0.01mm(max)
|
|||
|
掃描區域
Scanning Area
|
600×550mm（max）
|
|||
|
掃描范圍
Scan range
|
0.1-10米（可拓展）
0.1-10m (expandable)
|
|||
|
體積精度
Volumetric Accuracy
|
0.02+0.03mm/m
|
|||
|
0.02+0.015mm/m 結合三維全局攝影測量系統（選配）
Combined with three-dimensional global photogrammetry system (optional)
|
||||
|
支持?jǐn)?shù)據格
式Data Format
|
asc、stl、ply、obj、igs 、wrl、xyz、txt等，可定制
asc, stl, ply, obj, igs, wrl, xyz, txt, etc.customizable
|
|||
|
兼容軟件
Compatible software
|
3D Systems（Geomagic Solutions）、InnovMetric Software（PolyWorks）、Dassault Systemes（CATIA V5和SolidWorks）、PTC（Pro/ENGINEER）、Siemens（NX和Solid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage） etc.
|
|||
|
數據傳輸
data transmission
|
USB3.0
|
|||
|
激光安全等級
Laser safety level
|
ClassⅡ(人眼安全） ClassⅡ (eye safety)
|
|||
|
設備重量
Weight
|
0.92kg
|
|||
|
外形尺寸
Dimensions
|
310x80x139mm
|
|||
|
溫度/濕度temperature/humidity
|
-10—40℃；10-90%
|
|||
|
電源
power supply
|
Input:100-240v,50/60Hz,0.9-0.45A；Output:24V,1.5A,36W(max)
|
|||
|
質保期
Warranty
|
24個自然月 24 months
|
|||
產品應用
★ 汽車交通 ★ 航空航天 ★ 文化創意 ★ 醫療健康 ★ 模具行業 ★ 逆向設計
應用案例
