3D打印在氧化鋁陶瓷介電常數測試中的應用
更新時間：2026-02-03 14:28:43
作者：數造科技
搞高頻陶瓷的朋友應該都遇到過這些問題：介電常數沒控制好，測出來跟設計值差太多，這批件基本就廢了。傳統做法是開模具，少說也得幾萬塊，改一次設計又要等個把月。半導體廠那邊更嚴格，腔體材料介電性能稍微不均勻，就會影響工藝穩定性。還有做雷達天線罩的，復雜曲面得拼接，接縫位置介電不連續，信號質量肯定受影響。
最頭疼的是高校實驗室，想研究6G頻段的新材料新結構，傳統加工方法根本實現不了，光畫圖紙容易，真要做出來太難了。"
我們的解決方案：陶瓷3D打印能比較好地解決這些問題。
研究背景與挑戰
6G通信頻段突破100GHz，太赫茲器件對氧化鋁陶瓷介電特性提出前所未有的精度要求。然而，傳統陶瓷制造工藝在高頻介電測試中面臨嚴重瓶頸：標準測試樣品制備周期長達2-3個月，復雜幾何結構無法一體化成型，材料配方優化成本高昂。這些局限性嚴重制約了高頻器件的研發進度。
3D打印技術突破
光固化陶瓷3D打印技術為介電測試帶來革命性改變。該技術能夠在24-48小時內完成從設計到測試樣品的全流程制備，實現毫米級精度控制。更重要的是，3D打印突破了傳統工藝的幾何限制，可直接制備符合IEEE標準的復雜測試樣品，消除了機械加工引入的微裂紋和應力集中問題。
實驗驗證與數據分析

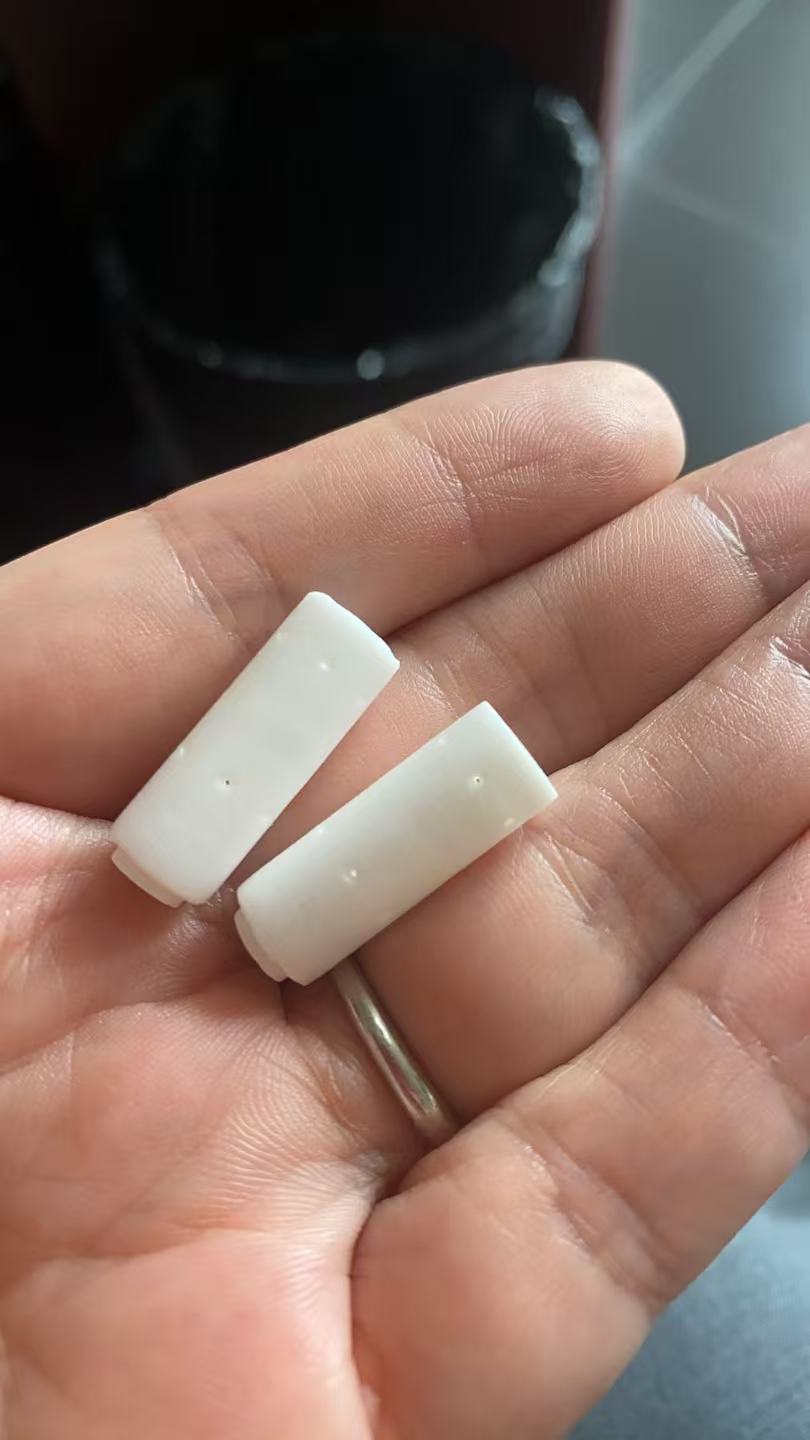

采用矢量網絡分析儀對3D打印氧化鋁樣品進行110-170GHz頻段測試，結果顯示介電常數εr=8.63，損耗角正切tanδ=0.0138。該數據與文獻報告的氧化鋁陶瓷介電常數9-10范圍高度一致，考慮到3D打印材料的微觀結構特點，測試值屬于合理范圍。
更值得關注的是，在THz頻段Al?O?陶瓷表現出優異的頻率穩定性，實測60GHz帶寬內介電常數變化小于±0.1，驗證了材料的低色散特性。這一結果為6G毫米波器件設計提供了可靠的參數基礎。
應用價值與前景
科研優勢明顯：多種配方樣品可在同一批次制備，材料優化效率提升10倍以上。復雜諧振腔體、變截面波導等傳統工藝無法實現的結構，為研究氧化鋁在復雜電磁環境下的介電行為提供了新的實驗手段。
工程應用突破：100GHz-2THz頻段的介電特性測試需求日益增長，3D打印技術為制備太赫茲專用測試樣品提供了技術基礎。某通信設備廠商采用該技術一周內完成5種配方驗證，相比傳統3個月周期，研發效率顯著提升。
未來發展方向：隨著太赫茲時域光譜技術在陶瓷材料表征中的應用不斷深入，3D打印將支持梯度介電材料設計，實現介電常數的連續可控變化。這為設計具有特殊電磁特性的超材料器件開辟了新途徑。
3D打印技術有效解決了氧化鋁陶瓷介電測試中的關鍵技術瓶頸。通過快速精確制樣和復雜結構一體化成型，為高頻器件研發提供了強有力的技術支撐。隨著工藝技術不斷成熟，3D打印氧化鋁陶瓷在太赫茲通信、6G基站、超材料天線等前沿領域展現出巨大應用潛力，將成為推動下一代高頻電子系統創新發展的重要技術手段。
